シャトルドア
遮煙防火設備 （壁収納・壁付け CAS-1197）
- 遮煙、特定防火設備、防火設備

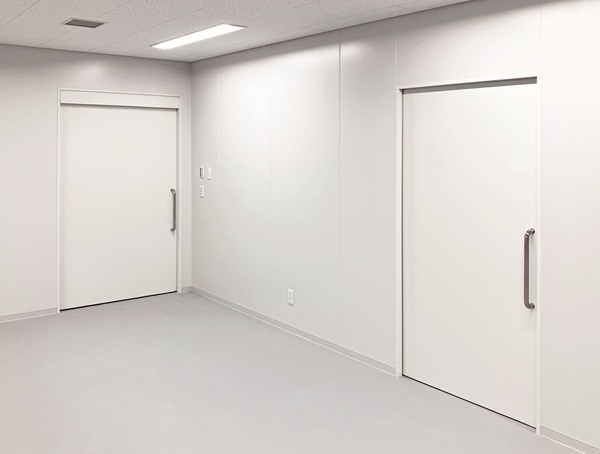

遮煙性能を有する防火戸
すべての設置区画において設置が可能で
通常引戸の使いやすさはそのままのため
あらゆる施設に設置できます！
仕様表
壁収納
| 部 材 名 | 仕様・材質 | 板厚m/m | |
|---|---|---|---|
| 枠 | 上枠 | 亜鉛めっき鋼板 | 1.6 |
| 縦枠 | 亜鉛めっき鋼板 | 1.6 | |
| 点検カバー | 亜鉛めっき鋼板 | 1.2 | |
| 巾木 | 亜鉛めっき鋼板 | 1.2 | |
| レール | アルミ押出形材 | ||
| 沓摺 | SUS304 HL | 1.5 | |
| 扉 | 表面材 | 粉体焼付塗装鋼板（ゼロVOC不燃仕様） | 0.6 |
| 芯材 | 水酸化アルミコア | ||
| 戸袋 | 横桟 | 亜鉛めっき鋼板 | 1.2 ／ 1.6 |
※煙感連動装置付の場合は無目見付け寸法220mmとなります。
製作可能寸法 ・ 遮煙対応範囲
壁収納
| 有効開口幅 | 枠 W | |
|---|---|---|
| 片引き | 700 ～ 1,300 | 1,572.5 ～ 2,772.5 |
| 明り窓あり | 明り窓なし | |
|---|---|---|
| 特定防火設備 | × | 〇 |
| 防火設備 | 〇 | 〇 |
※ガラスは網入りガラスt=6.8になります。
設置できるオプション
商品特徴
- 遮煙、特定防火設備、防火設備
