シャトルドア
特定防火設備 （壁収納 EA-0583・壁付け EA-0319）
- 遮煙、特定防火設備、防火設備
60分間の遮炎性能を持つ特定防火設備

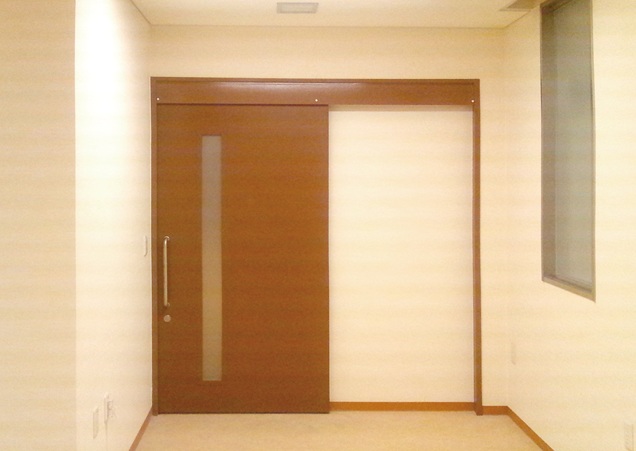

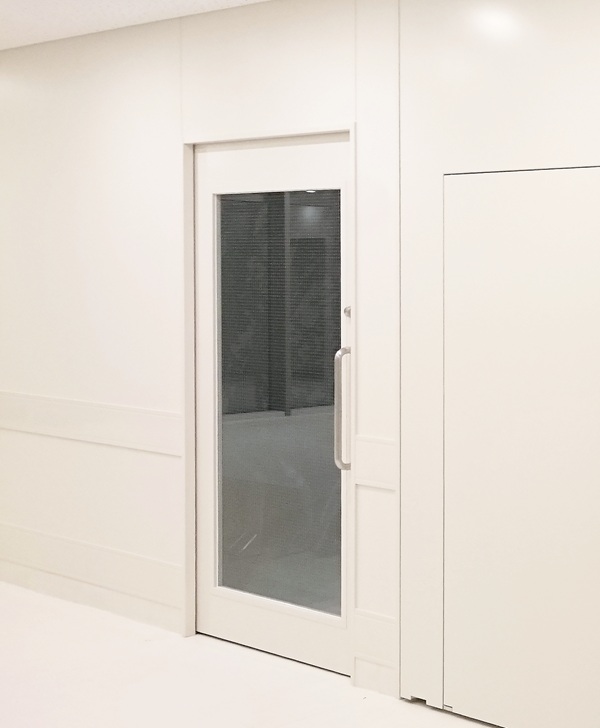

商品例
仕様表
壁収納
| 部 材 名 | 仕様・材質 | 板厚m/m | |
|---|---|---|---|
| 枠 | 上枠 | 亜鉛めっき鋼板 | 1.6 |
| 縦枠 | 亜鉛めっき鋼板 | 1.6 | |
| 点検カバー | 亜鉛めっき鋼板 | 1.2 | |
| 巾木 | 亜鉛めっき鋼板 | 1.2 | |
| レール | アルミ押出形材 | ||
| 扉 | 表面材 | 粉体焼付塗装鋼板（ゼロVOC不燃仕様） | 0.6 |
| 芯材 | 水酸化アルミコア | ||
| 戸袋 | パネル | 亜鉛めっき鋼板 | 1.2 |
| ガラス | 耐熱板ガラス（透明） | 5 | |
| 耐熱板ガラス（型板） | 5 | ||
※明り窓付が標準となります。（ガラスは当社指定仕様）
※明り窓は、WW1,182×WH1,785以内となります。
※煙感連動装置付の場合は無目見付け寸法220mmとなります。
壁付け
| 部 材 名 | 仕様・材質 | 板厚m/m | |
|---|---|---|---|
| 枠 | 上枠 | 亜鉛めっき鋼板 | 1.6 |
| 縦枠 | 亜鉛めっき鋼板 | 1.6 | |
| 点検カバー | 亜鉛めっき鋼板 | 1.2 | |
| レール | SUS304 | 2.0 | |
| 扉 | 表面材 | 粉体焼付塗装鋼板（ゼロVOC不燃仕様） | 0.8 |
| 芯材 | ケイ酸マグネシウムコア | ||
| ガラス | 耐熱板ガラス（透明） | 5 | |
| 耐熱板ガラス（型板） | 5 | ||
※明り窓付が標準となります。（ガラスは当社指定仕様）
※明り窓は、WW900×WH1,700以内で認定を取得しています。
※煙感連動装置付の場合は無目見付け寸法215mmとなります。
製作可能寸法
壁収納
| 有効開口幅 | 枠 W | |
|---|---|---|
| 片引き | 700 ～ 1,300 | 1,597 ～ 2,797 |
壁付け
| 有効開口幅 | 枠 W | |
|---|---|---|
| 片引き | 700 ～ 1,300 | 1,470 ～ 2,770 |

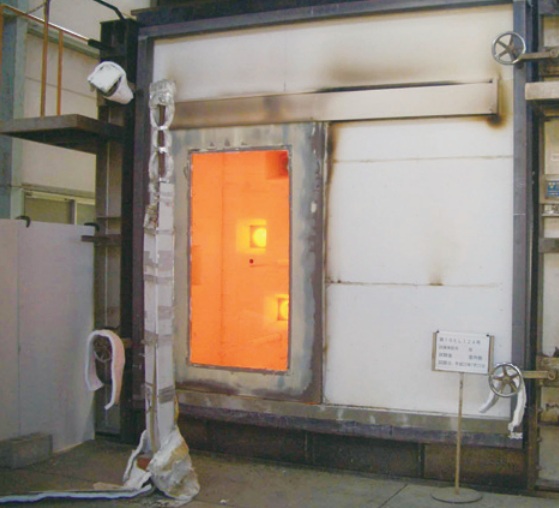

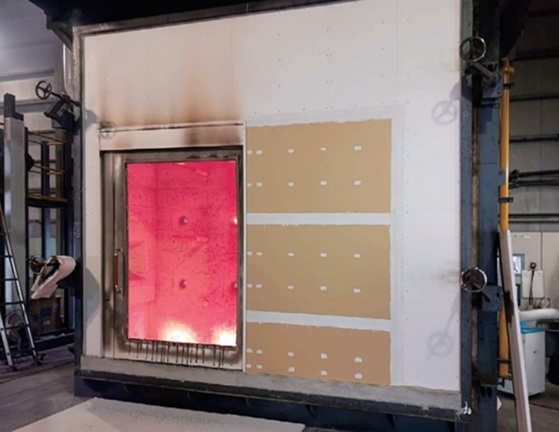

防火認定テスト時
設置できるオプション
