シャトルドア

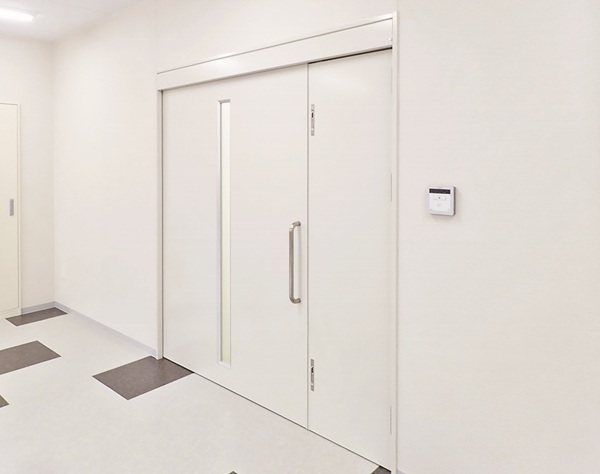

子扉付（壁収納・壁付け）
- 子扉付
必要に合わせて開口幅を大きくできる子扉付の引戸です。
通常の人の出入りは引戸の開閉のみで行えますが、子扉を開けることで開口幅が大きくなるため、ベッド等の大きなものを搬入出することもできます。
CADデータ
仕様表
| 部 材 名 | 仕様・材質 | 板厚m/m | |
|---|---|---|---|
| 枠 | 上枠 | 亜鉛めっき鋼板 | 1.6 |
| 縦枠 | 亜鉛めっき鋼板 | 1.6 | |
| 点検カバー | 亜鉛めっき鋼板 | 1.2 | |
| 巾木 | 亜鉛めっき鋼板 | 1.2 | |
| レール | アルミ押出形材 | ||
| 扉 | 表面材 | 粉体焼付塗装鋼板（ゼロVOC不燃仕様） | 0.6 |
| 芯材 | ペーパーコア | ||
| 戸袋 | 横桟 | 亜鉛めっき鋼板 | 1.2 ／ 1.6 |
※上記仕様表は壁収納タイプを示します。壁付けの仕様につきましては、カタログをご参照ください。
製作可能寸法
| 通常時有効開口幅（引戸） | 全開時有効開口幅（引戸＋子扉） | 枠 W | |
|---|---|---|---|
| 片引き | 700 ～ 1,300 | 950 ～ 1,800 | 1,871 ～ 3,321 |
※上記製作可能寸法は、壁収納タイプを示します。壁付けの仕様につきましては、カタログをご参照ください。

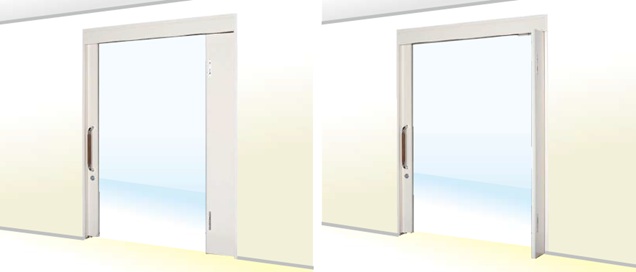

引戸開放時 引戸・開戸開放時
