間仕切

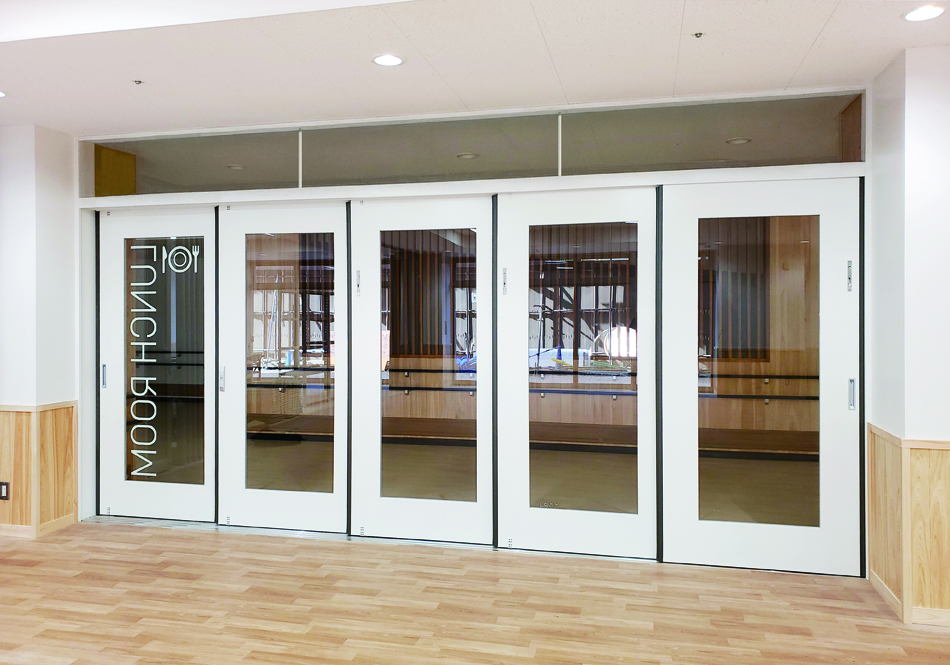

SA-多連引シリーズ
- 大開口
大開口タイプ
扉が連動して開閉するので簡単に大きな開口をとることができます

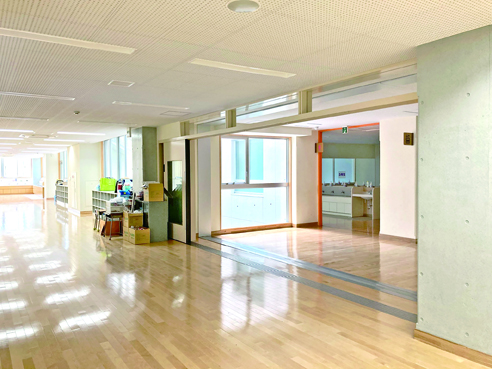

「引込み仕様」は建築壁からアウトセットして納めるため、全開時の見た目がスッキリします

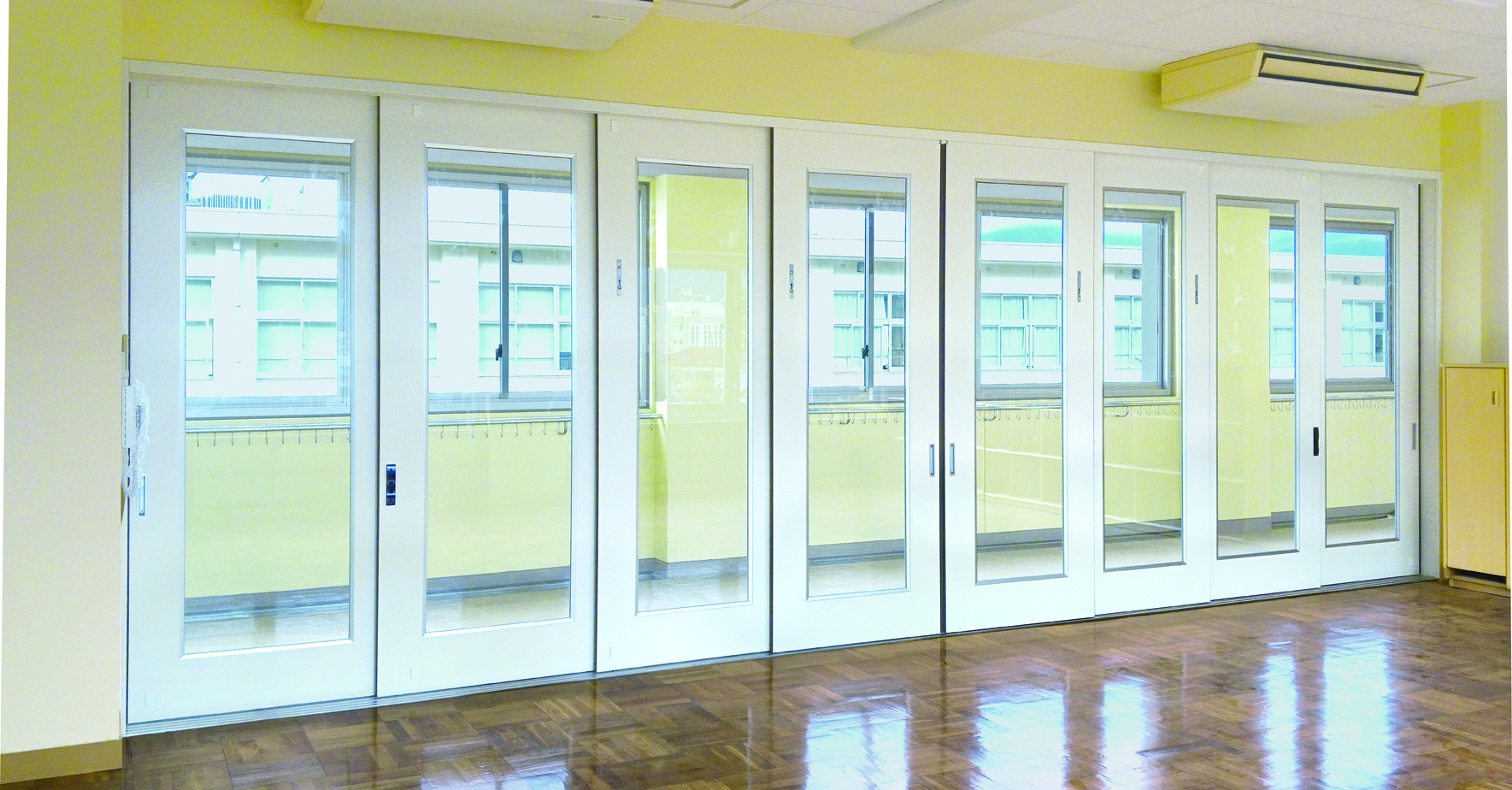

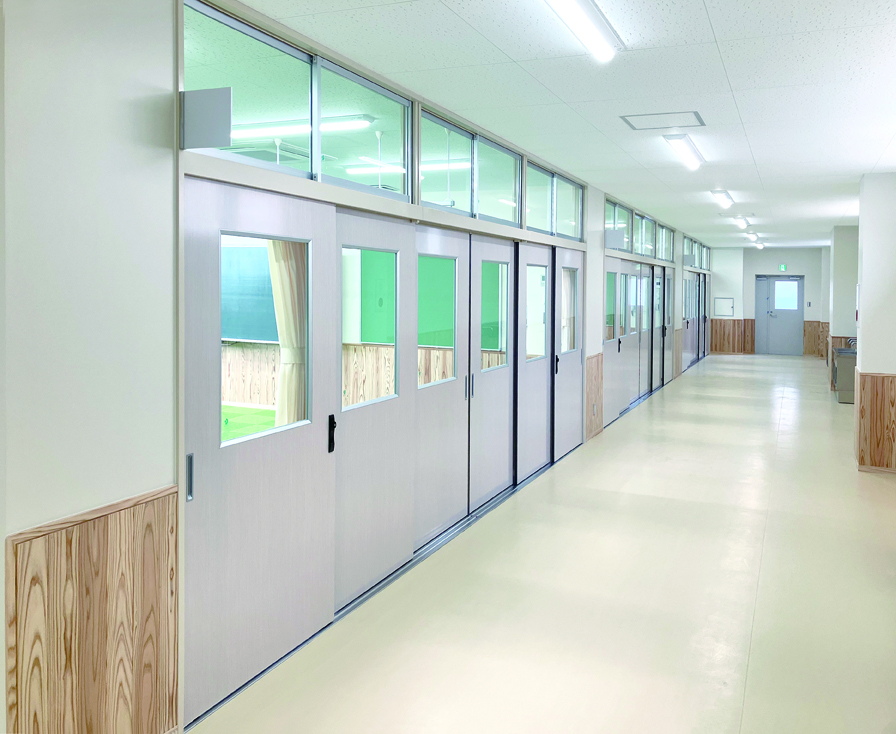

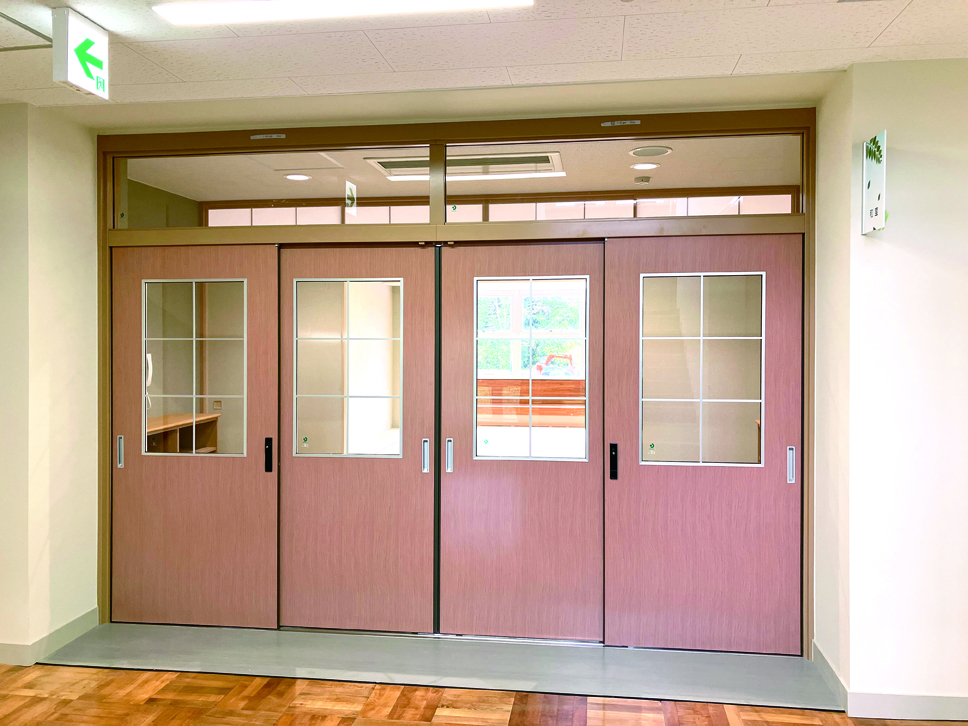

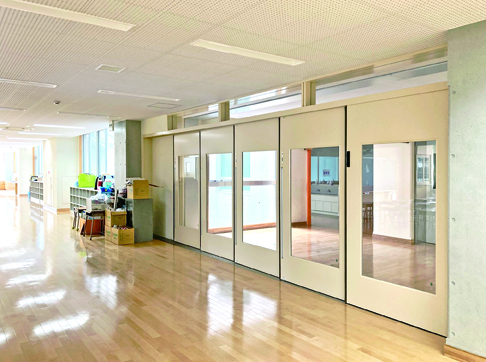

商品例
ユニットバリエーション
CADデータ
標準仕様表
| 部 材 名 | 仕 様 ・ 材 質 | 板厚m/m | |
|---|---|---|---|
| 枠 | 上枠・縦枠・無目 | 亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様） | 1.6 |
| 沓 摺 | Uステンレール SUS304 HL | 1.5 | |
| 引 戸 | 面 材 | 粉体焼付塗装鋼板（ゼロVOC不燃仕様） | 0.5（0.6）（0.8） |
| 芯 材 | ペーパーコア ウレタン注入発泡充填 | ||
| パネル | 面 材 | 粉体焼付塗装鋼板（ゼロVOC不燃仕様） | 0.5（0.6） |
| 芯 材 | ペーパーコア | ||
| 障 子 | 縦框，横框 | アルミ押出形材 | |
| レ ー ル | 亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様） | 0.8 | |
附属金物表
| 区 分 | 部 品 名 | 仕 様 ・ 材 質 |
|---|---|---|
| 引 戸 | 鎌 錠 | SUS304・亜鉛ダイキャスト |
| 引 手 | アルミダイキャスト・シルバー塗装 | |
| 戸 車 | 枠／スチール，タイヤ／SUS304 | |
| 戸当りゴム | 軟質・硬質塩ビ | |
| フランス落し | SUS304 HL | |
| 振れ止め兼戸当り | ポリアセタール | |
| 障 子 | クレセント | 亜鉛ダイキャスト（本体）／SUS304（受け） |
| 戸 車 | 枠／スチール，タイヤ／ポリアセタール | |
| 戸当りゴム | 軟質・硬質塩ビ |
製作可能寸法
| 多連引き | 枠 Ｗ | 枠 Ｈ | ||
|---|---|---|---|---|
| （片引き） | （引分け） | |||
| ２連 | ランマあり | － | 3,000～4,750 | 2,250～3,000 |
| ランマなし | 1,900～2,850 | |||
| ３連 | ランマあり | 2,000～3,500 | 4,750～7,200 | 2,250～3,000 |
| ランマなし | 1,900～2,850 | |||
| ４連 | ランマあり | 3,500～4,750 | 7,200～7,950 | 2,250～3,000 |
| ランマなし | 1,900～2,850 |
| 引込み仕様 | 枠 Ｗ | 枠Ｈ | |
|---|---|---|---|
| （片引き） | |||
| ２連 | ランマあり | 2,000～3,500 | 2,250～3,000 |
| ランマなし | 1,900～2,850 | ||
| ３連 | ランマあり | 3,500～4,750 | 2,250～3,000 |
| ランマなし | 1,900～2,850 | ||
| ４連 | ランマあり | 4,750～5,900 | 2,250～3,000 |
| ランマなし | 1,900～2,850 |
特 長
・操作性
オール引戸のため、移動に手間取らない素早いフルオープン・フルクロージングが可能
フランス落しによる固定／解除、鎌錠による簡単な施解錠
・安全性
引戸・障子にはクッションゴムを装着し、指はさみ等のケガを防止
・堅牢性
実績ある「SA-90シリーズ」の構造を踏襲した、堅牢な引戸
