間仕切

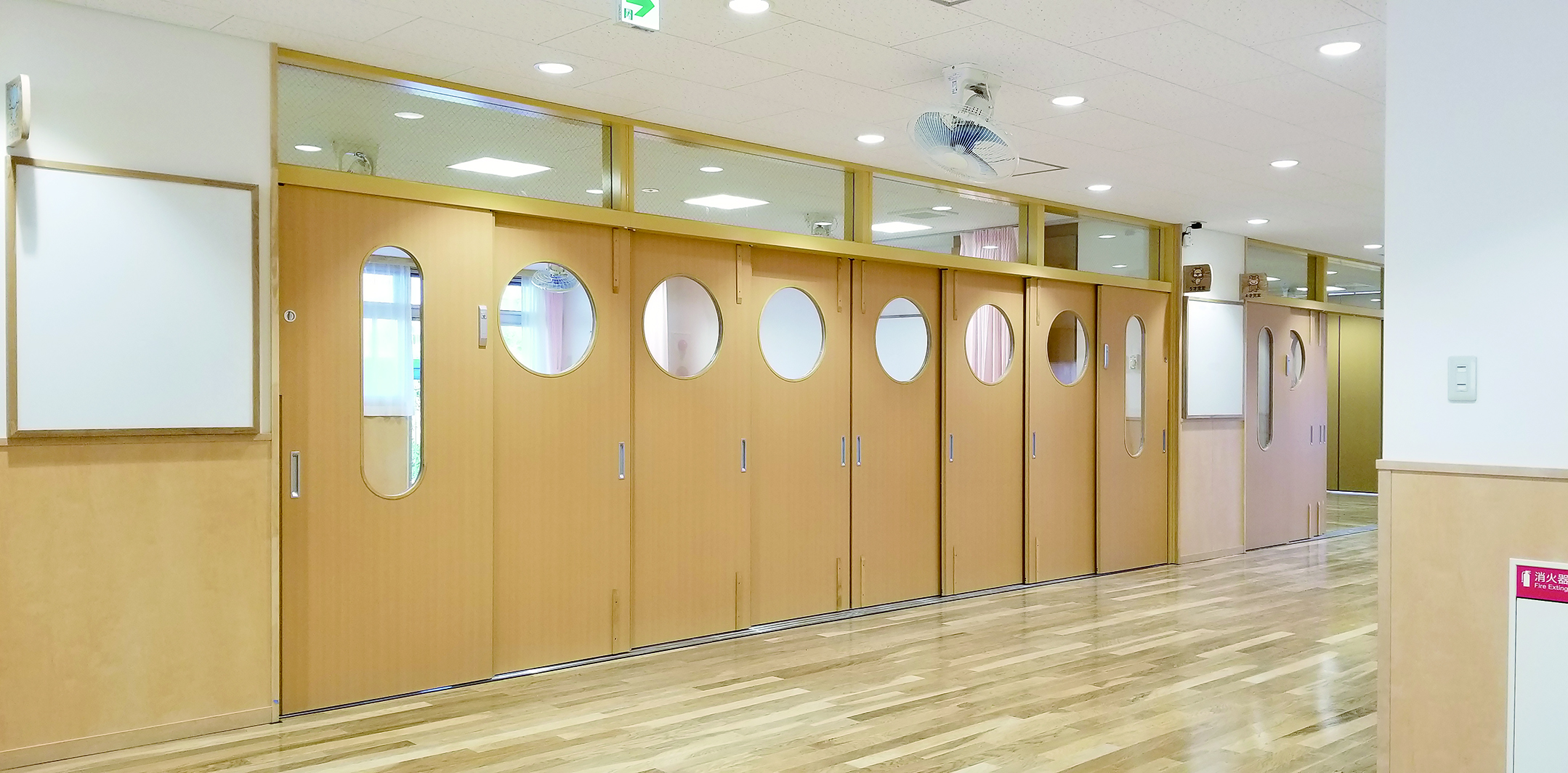

SW-多連引シリーズ
- 大開口
枠：スチール製、扉：木製の大開口タイプ

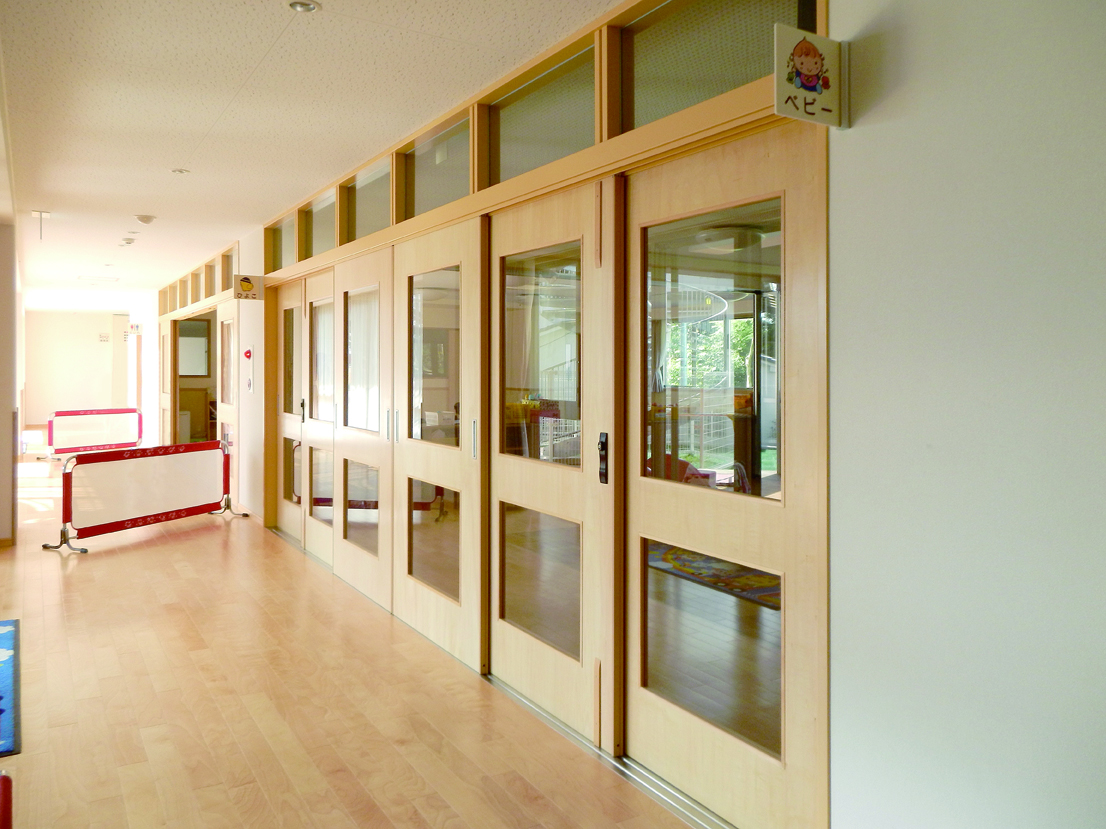

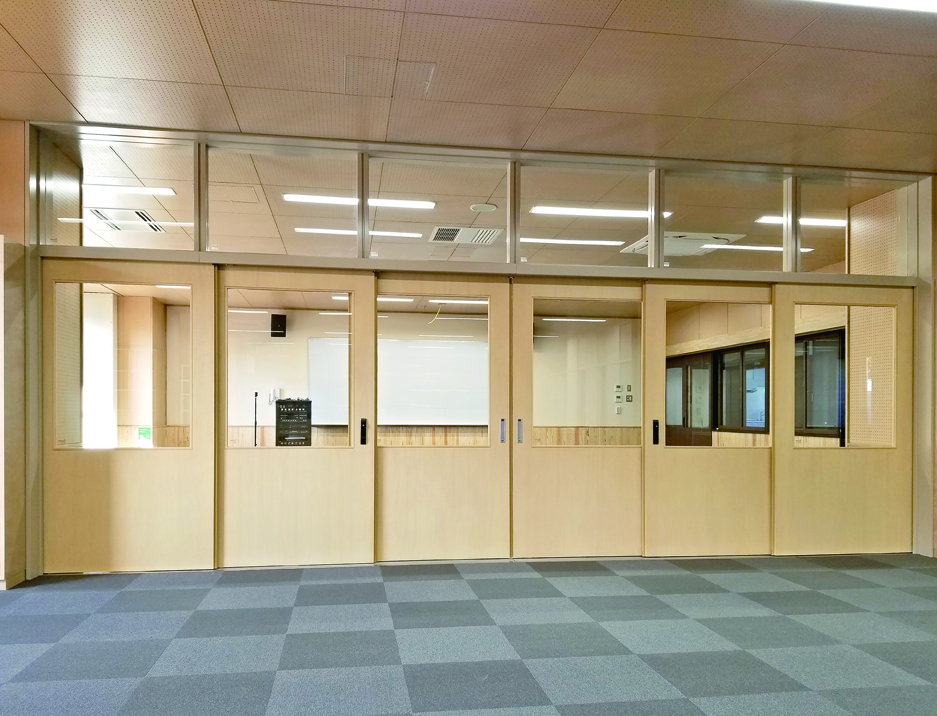

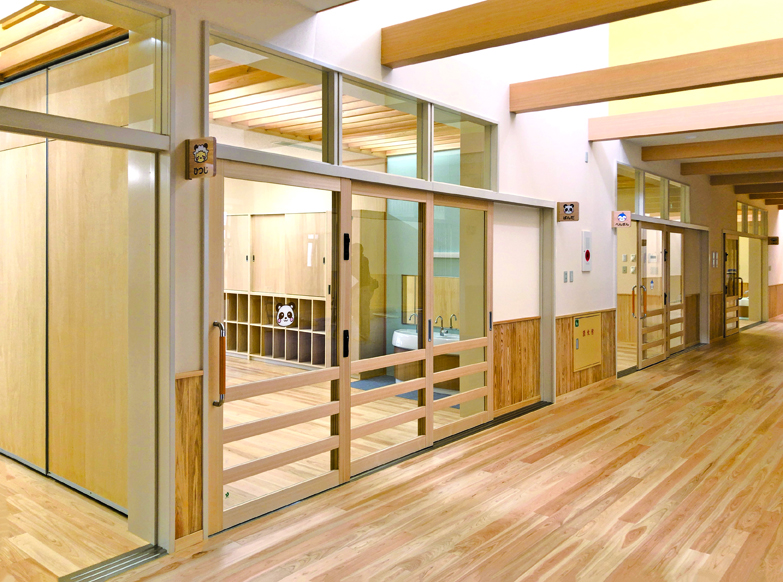

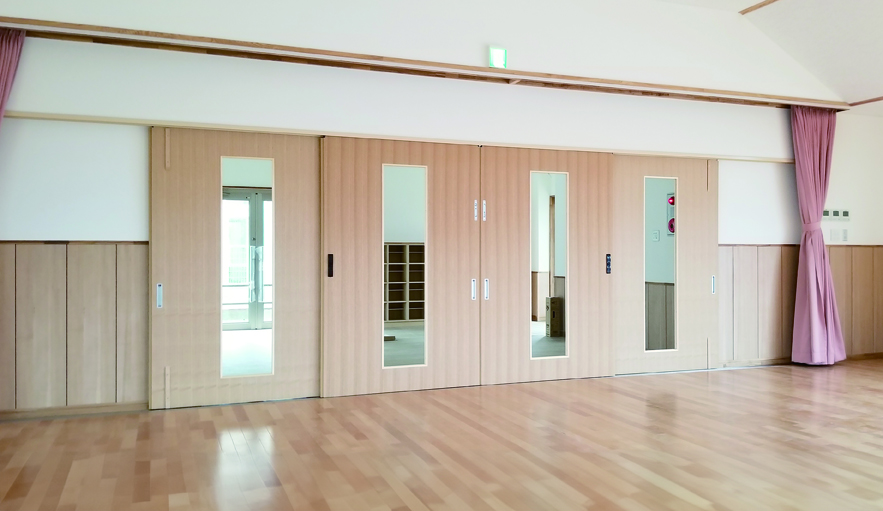

商品例
ユニットバリエーション
CADデータ
標準仕様表
| 部 材 名 | 仕 様 ・ 材 質 | 板厚m/m | ||
|---|---|---|---|---|
| 枠 | 上枠・縦枠・無目 | 亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様） | 1.6 | |

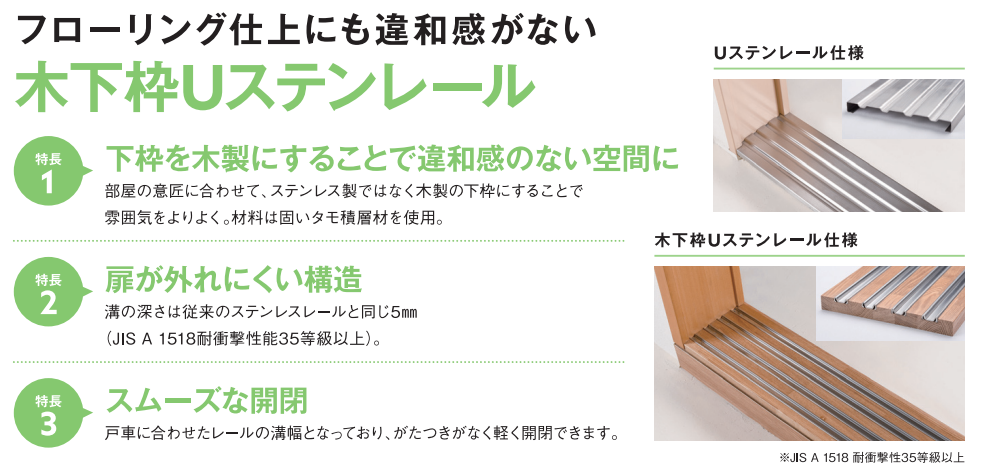

| 沓 摺 | Uステンレール SUS304 HL | 1.5 | ||
| 引 戸 | 框 | 縦框・横框 | 集成材（F☆☆☆☆） | |
| パネル | シナ合板（F☆☆☆☆）２枚貼り | 4.0 | ||
| 羽目板 | 杉 上小節 | 18 | ||
| フラッシュ | 面 材 | シナ合板（F☆☆☆☆） | 4.0 | |
| 補強材 | LVL（F☆☆☆☆） | |||
| 芯 材 | ペ－パーコア | |||
| 障 子 | 縦框・横框 | 集成材（F☆☆☆☆） | ||
| レ ー ル | 亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様） | 0.8、1.6 | ||
| パネル | 面 材 | シナ合板（F☆☆☆☆） | 4.0 | |
| 補強材 | LVL（F☆☆☆☆） | |||
| 芯 材 | ペーパーコア | |||
附属金物表
| 区 分 | 部 品 名 | 仕 様 ・ 材 質 |
|---|---|---|
| 引 戸 | 鎌 錠 | SUS304・亜鉛ダイキャスト |
| 引 手 | 亜鉛ダイキャスト・シルバー塗装 | |
| 戸 車 | 枠／スチール、タイヤ／SUS304 | |
| 戸当りゴム | 軟質・硬質塩ビ | |
| 振れ止め兼戸当り | ポリアセタール | |
| 障 子 | クレセント | 亜鉛ダイキャスト（本体）／SUS304（受け） |
| 戸 車 | 枠／スチール，タイヤ／ポリアセタール | |
| 戸当りゴム | 軟質・硬質塩ビ |
製作可能寸法
| 枠 Ｗ | 枠 Ｈ | ||
|---|---|---|---|
| ２連引分け | ランマあり | 3,000～4,600 | 2,250～3,000 |
| ランマなし | 1,900～2,850 | ||
| ３連引分け | ランマあり | 4,600～6,800 | 2,250～3,000 |
| ランマなし | 1,900～2,850 | ||
| ４連引分け | ランマあり | 6,800～7,950 | 2,250～3,000 |
| ランマなし | 1,900～2,850 |
特 長
・操作性
オール引戸のため、移動に手間取らない素早いフルオープン・フルクロージングが可能
フランス落しによる固定／解除、鎌錠による簡単な施解錠
・堅牢性
枠がスチール製のため、丈夫で歪みのないつくりとなっています
・安心・安全性
パネル・建具は木製品のため、素材自体が人に優しく、安心の空間を提供します
