間仕切

WSP-多連引シリーズ

  • 大開口
  • YKSスローリークローザー
  • 木下枠Uステンレール

枠・扉木製の大開口タイプ

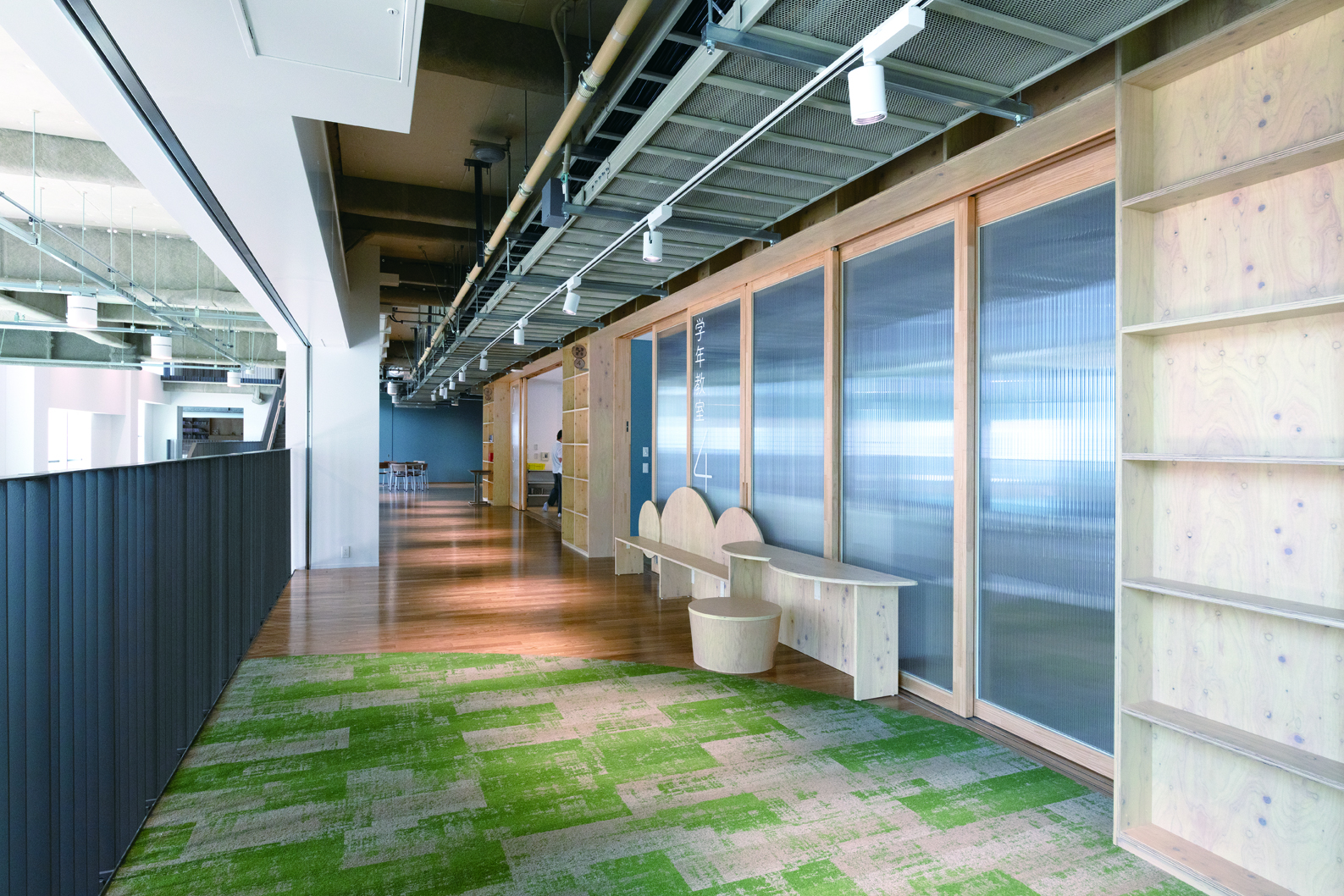

框戸タイプに中空ハニカムポリカを組み込んだウッドポリカ仕様もございます

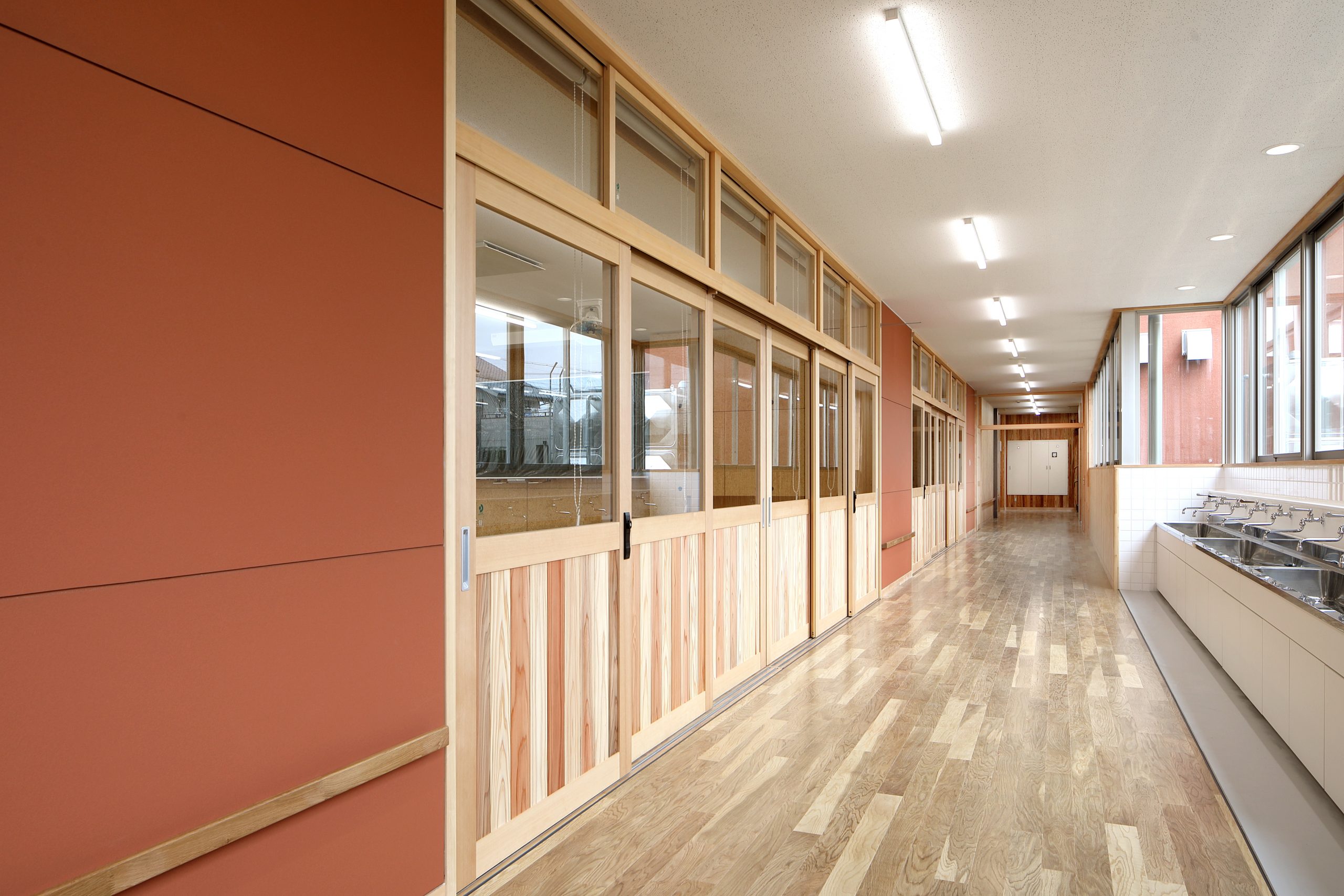

WSP-多連引シリーズ

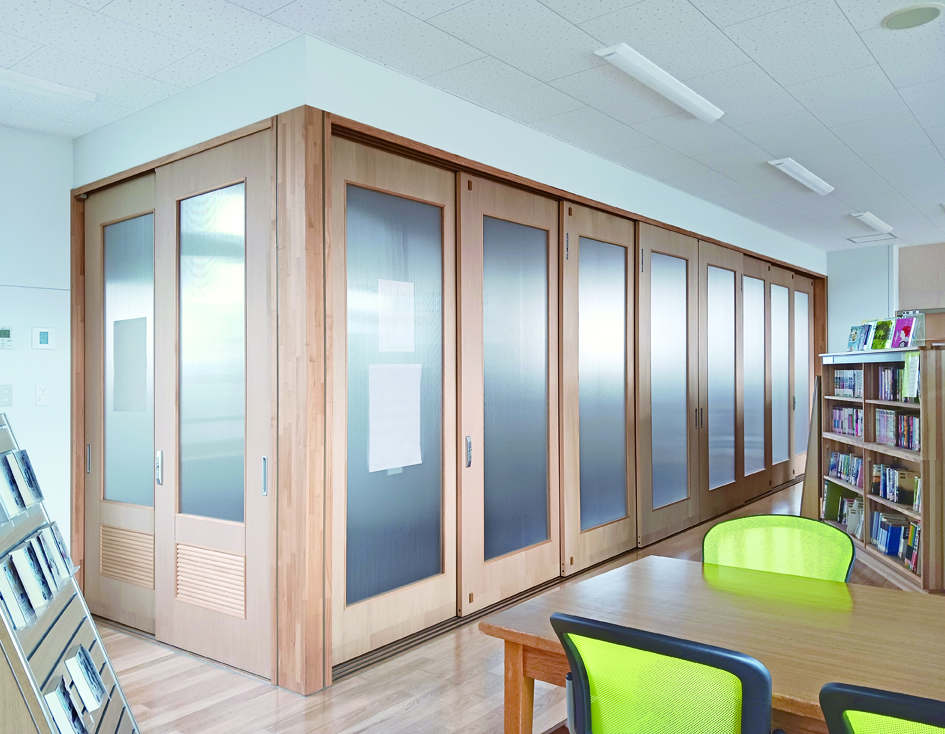

商品例

ユニットバリエーション

WSP-多連引シリーズのユニットバリエーション

CADデータ

標準仕様表

部　材　名 仕　様　・　材　質板厚m/m
枠上枠・縦枠・無目・三方枠集成材（F☆☆☆☆）
沓　 摺Uステンレール　SUS304　HL1.5
補強材・引戸上レール亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様）1.6
引　戸框縦框・横框集成材（F☆☆☆☆）
パネルシナ合板（F☆☆☆☆）２枚貼り4.0
羽目板杉　上小節18
フラッシュ面　 材シナ合板（F☆☆☆☆）4.0
補強材LVL（F☆☆☆☆）
芯　 材ペーパーコア
指詰め防止ゴム軟質・硬質塩ビ
障　 子縦框・横框集成材（F☆☆☆☆）
レ ー ル亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様）0.8、1.6
パネル面　材シナ合板（F☆☆☆☆）4.0
芯　材ペーパーコア



附属金物表

区　分部　品　名仕　様　・　材　質
引　戸鎌 　錠SUS304・亜鉛ダイキャスト
引 　手アルミダイキャスト・シルバー塗装
戸　 車枠／スチール、タイヤ／SUS304
戸当りゴム軟質・硬質塩ビ
フランス落し亜鉛ダイキャスト・パールニッケルクロム仕上げ
振れ止めポリアセタール
障　子クレセント亜鉛ダイキャスト（本体）／SUS304（受け）
戸　 車枠／スチール，タイヤ／ポリアセタール
戸当りゴム軟質・硬質塩ビ

製作可能寸法

多連引き 枠 Ｗ枠 Ｈ
（片引き）（引き分け）
２連ランマあり－3,000～3,9502,250～3,000
ランマなし1,900～3,000
３連ランマあり2,000～2,9503,950～5,9502,250～3,000
ランマなし1,900～3,000
４連ランマあり2,950～3,9505,950～7,9502,250～3,000
ランマなし1,900～3,000
引込み仕様 枠 Ｗ枠 Ｈ
（片引き）
２連引込みランマあり2,000～2,9502,250～3,000
ランマなし1,900～3,000
３連引込みランマあり2,950～3,9502,250～3,000
ランマなし1,900～3,000
４連引込みランマあり3,950～4,9502,250～3,000
ランマなし1,900～3,000
ウッドポリカ仕様 枠 Ｗ枠 Ｈ
（片引き）（引き分け）
２連ランマあり－3,000～5,0442,250～3,000
ランマなし1,900～3,000
３連ランマあり2,000～3,7305,044～7,9502,250～3,000
ランマなし1,900～3,000
４連ランマあり3,730～4,930－2,250～3,000
ランマなし1,900～3,000

特　長

・操作性

オール引戸のため、移動に手間取らない素早いフルオープン・フルクロージングが可能
フランス落しによる固定／解除、鎌錠による簡単な施解錠



・安全性

引戸・障子にはクッションゴムを装着し、指はさみ等のケガを防止

・施工性

現場ノックダウンを簡易なものとするＳＫ工法（位置決めダボ工法）採用



ＳＫ工法の特長

　　1．嵌合部の設定で強固な枠固定をはかります。（公的試験データあり）
　　2．ダボ接合で組み付け精度が向上します。
　　3．スチール製縦枠補強で方立強度を高めます。
　　4．下レールは縦枠側面・底面からビス固定とし、強度を高めます。

設置できるオプション

  • YKSスローリークローザー

    YKSスローリークローザー

  • 木下枠Uステンレール

    木下枠Uステンレール

商品特徴

  • 大開口

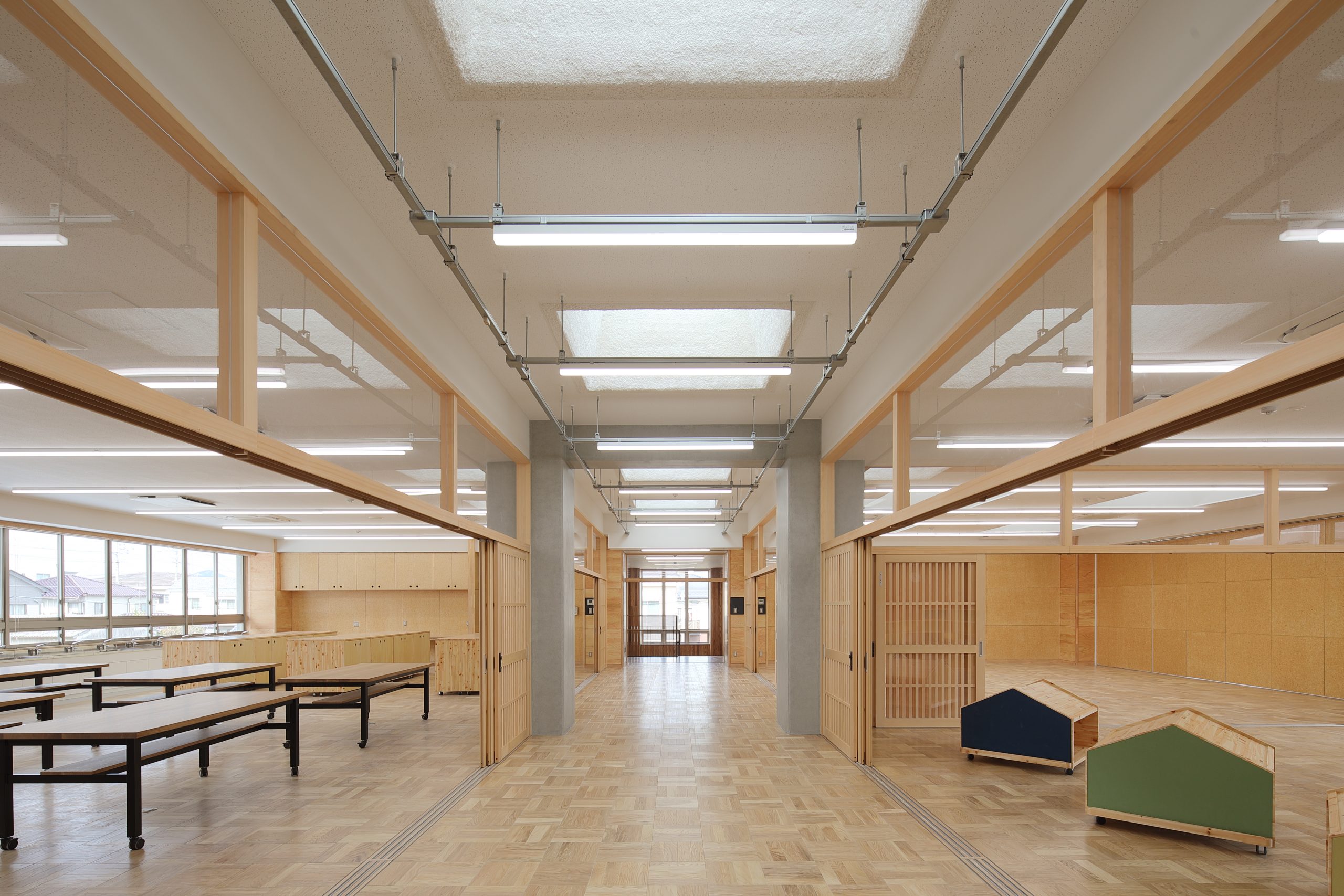

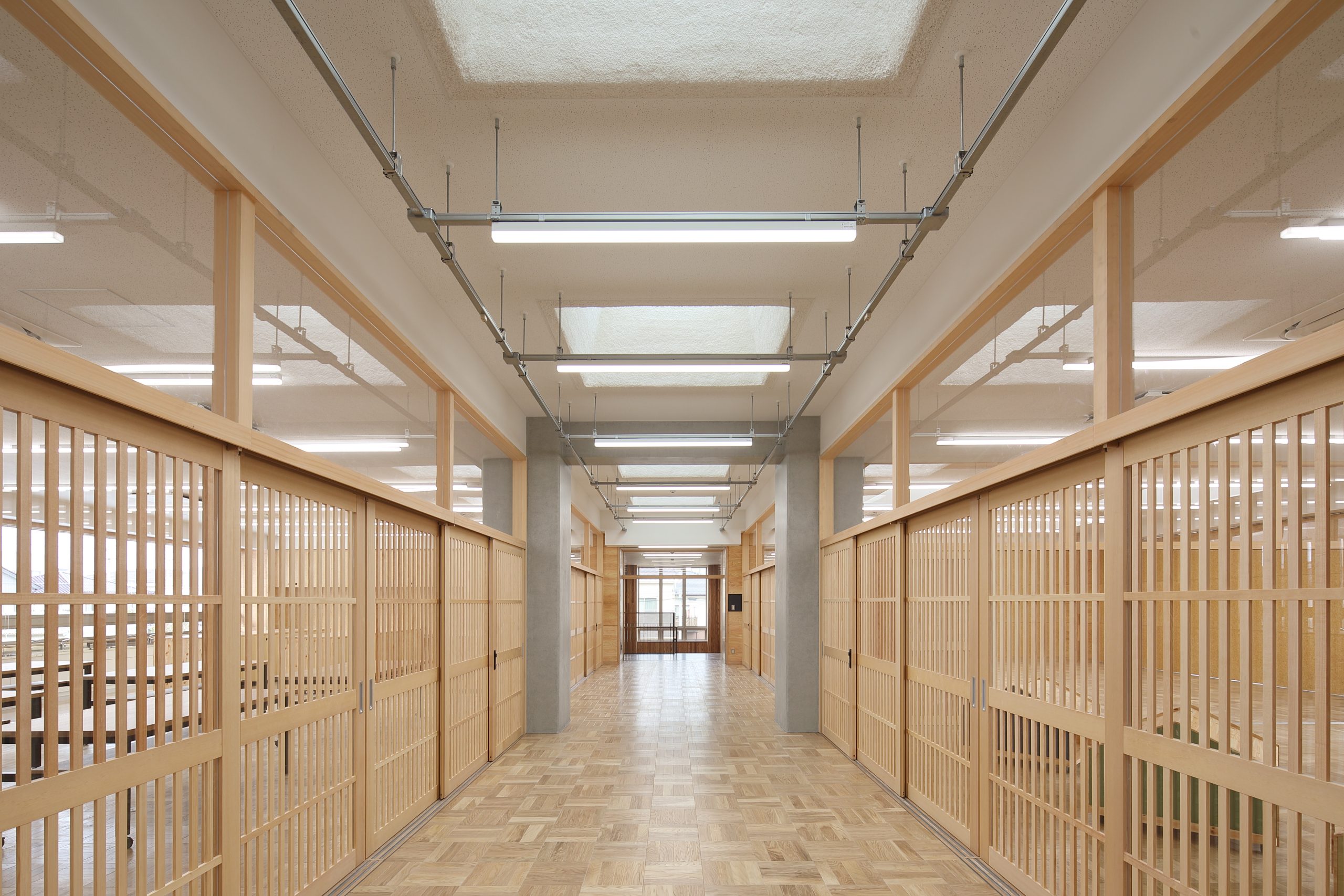

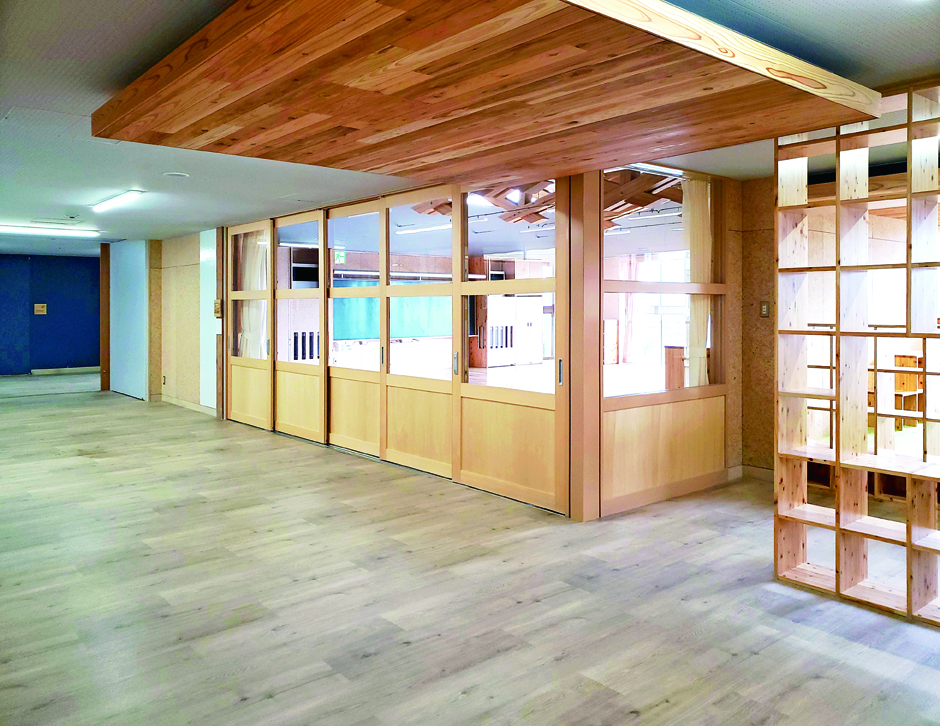

納入事例
