シャトルドア

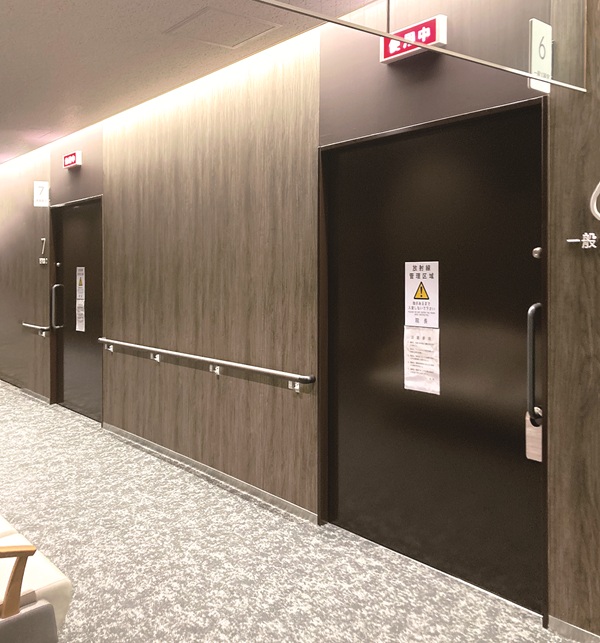

X線 （壁収納・壁付け）
- X線
Ｘ線の漏洩をシャットアウト
枠・扉ともに鉛当量2.0㎜のX線遮蔽能力ドアが、人体に悪影響を及ぼす危険性があるＸ線の漏洩を防ぎます

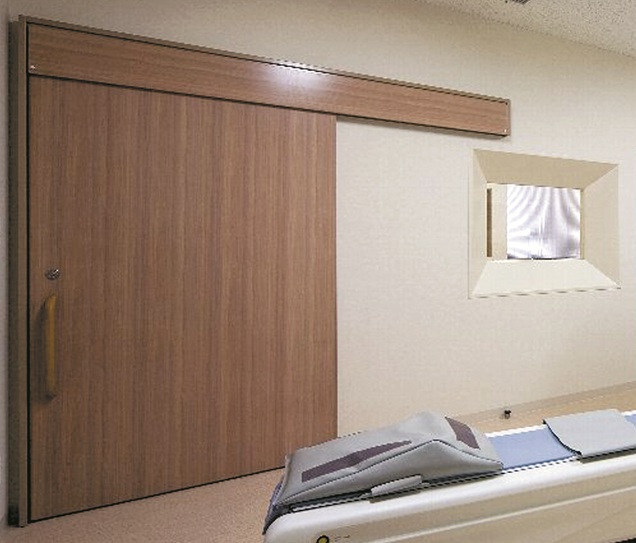

商品例
CADデータ
仕様表
| 部 材 名 | 仕様・材質 | 板厚m/m | |
|---|---|---|---|
| 枠 | 上枠 | 亜鉛めっき鋼板 | 1.6 |
| 縦枠 | 亜鉛めっき鋼板 | 1.6 | |
| 点検カバー | 亜鉛めっき鋼板 | 1.2 | |
| 巾木 | 亜鉛めっき鋼板 | 1.2 | |
| レール | アルミ押出形材 | ||
| 沓摺 | SUS304 HL | 1.5 | |
| 扉 | 表面材 | 粉体焼付塗装鋼板（ゼロVOC不燃仕様） | 0.8 |
| 芯材 | ペーパーコア | ||
| 戸袋 | 横桟 | 亜鉛めっき鋼板 | 1.2 ／ 1.6 |
※上記仕様表は壁収納タイプを示します。壁付けの仕様につきましては、カタログをご参照ください。
製作可能寸法
| 有効開口幅 | 枠 W | |
|---|---|---|
| 引戸 | 700 ～ 1,300 | 1,628 ～ 2,828 |
※上記仕様表は壁収納タイプを示します。壁付けの仕様につきましては、カタログをご参照ください。
設置できるオプション
商品特徴
